トランスファー金型技術紹介

精密丸物絞りプレス加工品金型

モーターケースの命とされる内径精度（真円度、円筒度、同軸度）に対し切削品をライバルと見立て同精度に近づけるよう日々技術の研鑽をしております。最近ではモーターケース外径が相手部品との取付け部分になる製品もあり、内外径の厳しい公差に対応しております。1部品に対して各部（ボールハウス部、ステーター挿入部、インロー部）増肉、減肉、密着と特殊絞り製品（一部分鍛造に近い成形と絞り成形）にも挑戦しております。次世代のモーターケースは是非沼省にご相談下さい。

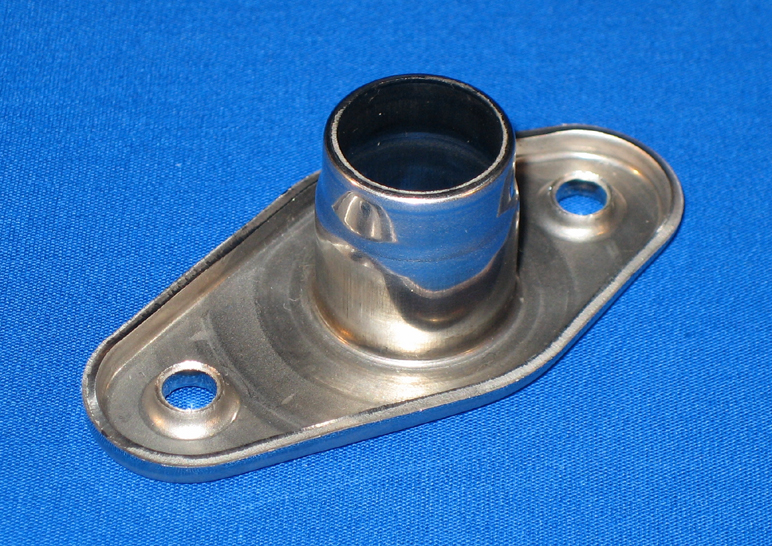

ステンレス材のプレス加工金型

ステンレス小物製品は高速トランスファープレスにより大量生産されるケースが多く、安定した製品精度と稼働率が重要な要求事項です。沼省工場内に客先購入設備を搬入し、お客様の希望数量をトライ生産致します。客先工場搬入後、直ちに戦力となり量産に入れる状態にします。

特殊パイプ加工用ロボットライン金型

円筒深絞り製品ばかりではありません。自動車関連部品の特殊パイプの切断、切欠き、穴あけ、先端成形、縮管成形、カシメと様々な金型工法を駆使しております。
曲げたパイプのU字途中にφ1.0（板厚1.8mm）の穴加工をして自動化ラインで月80万個の量産に対応しております。 常に世の中のニーズに答えたい想いが沼省の技術を向上させ、新たなアイデア（インスピレーション）が生まれます。

その他

沼省の絞り製品は時代のニーズに合わせて進化しています。コスト削減、本体の機能と性能を向上させるために天井部の板厚は素材板厚をキープし、縦壁の板厚は元厚の30％に薄くするプレス品も有れば、縦壁を元厚の95％以上キープさせなければならないプレス品もあります。沼省は金型メーカーとして塑性変形の限界を超え、製品精度の安定と加工スピード、生産性それらを全て向上させることが課題であり、そして世の中に貢献していくことが目標です。

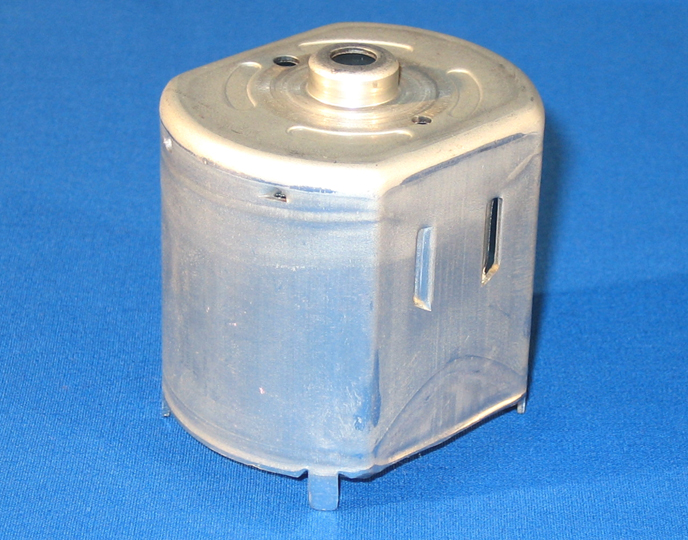

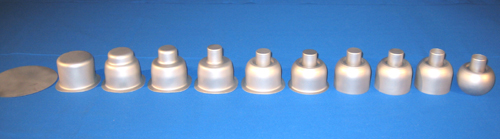

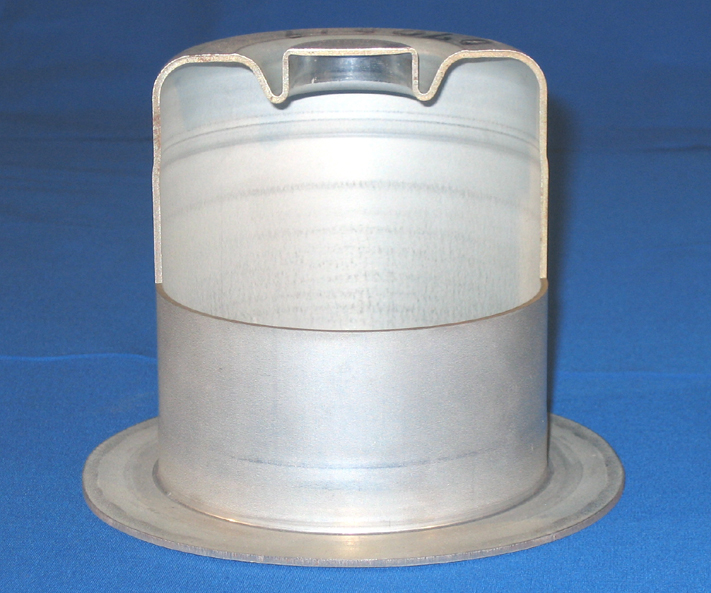

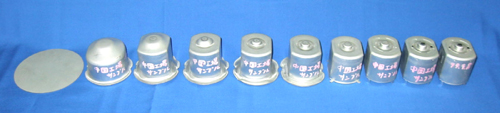

クリックで拡大します。 用途 自動車電装用モーター 製品名 EPSブラケット サイズ φ82mm×92mm 加工方法 トランスファー型 工程数 11工程（BL型別工程） プレス仕様 400トン 内径切削レス。超精密ブラケット。内径φ80、φ82公差40ミクロンCPK1.33以上。	クリックで拡大します。 製品レイアウト 用途 自動車電装用モーター 製品名 ケース 製品サイズ 50mm×40mm 加工方法 トランスファー型 工程数 9工程 プレス仕様 200トン 各絞りの編肉を意識したレイアウトにより内径の歪を抑えた加工品。

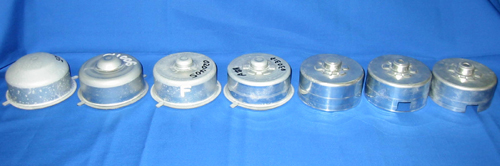

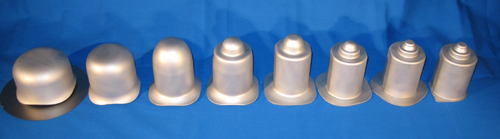

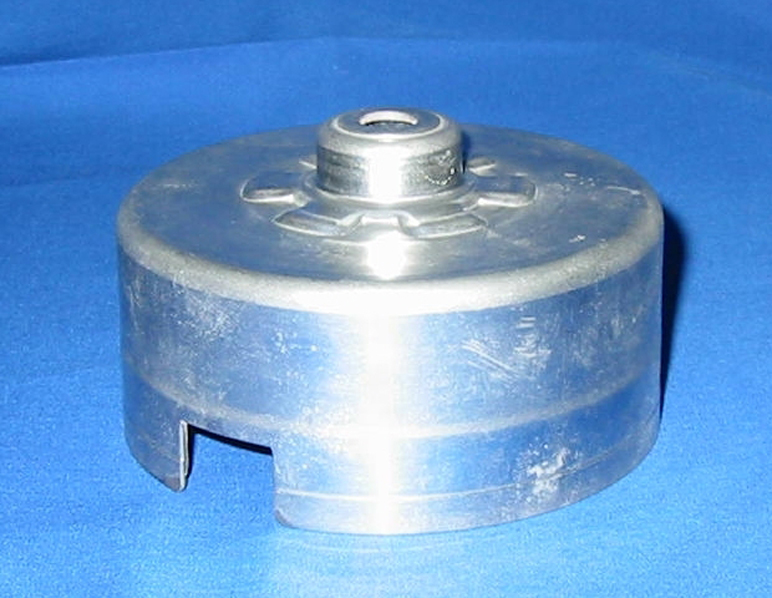

クリックで拡大します。 製品レイアウト 用途 自動車電装用モーター 製品名 ヨーク 製品サイズ φ80mm×100mm 加工方法 トランスファー型 工程数 9工程 プレス仕様 500トン 海外へ納入したトランスファー加工ヨーク	クリックで拡大します。 製品レイアウト 用途 家電用モーター 製品名 ブラケット 製品サイズ φ90mm×48mm 加工方法 トランスファー加工 工程数 8工程 プレス仕様 250トン ケースの精度を向上し、組立後の回転音を微小に成功。現在社内でプレス加工中

▲このページのトップへ戻る

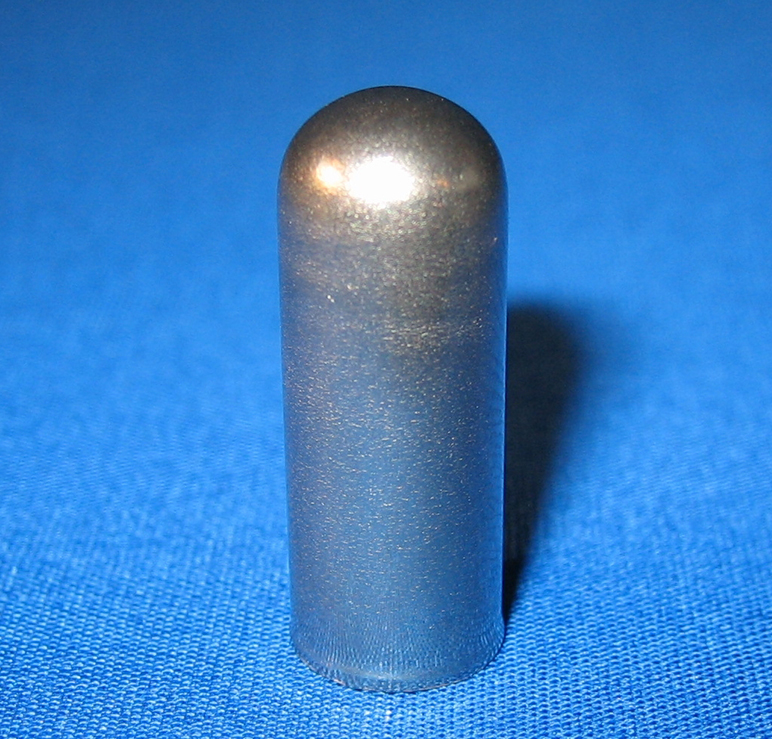

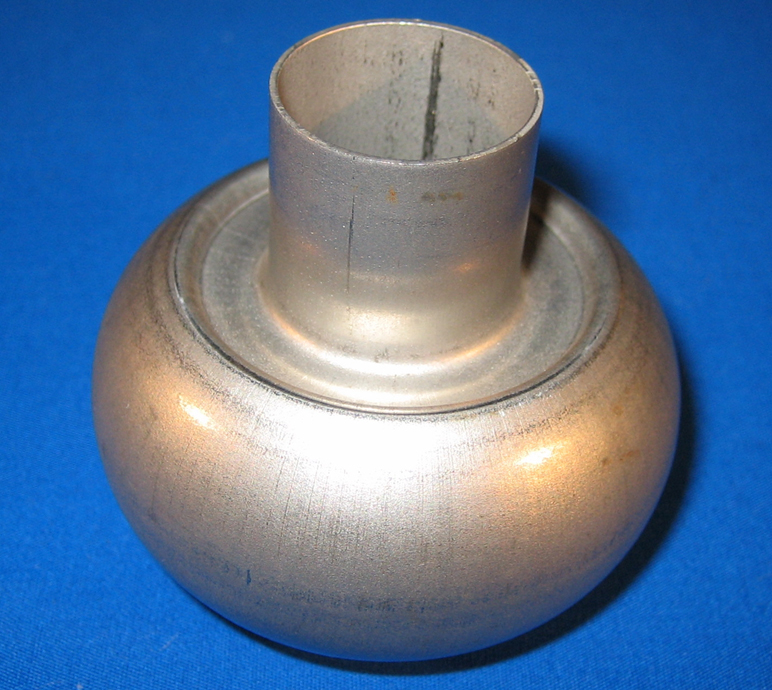

クリックで拡大します。 用途 自動車ABS関連 製品名 NCスリーブ 製品サイズ φ7mm×20mm 加工方法 トランスファー型 工程数 11工程 プレス仕様 45トン高速プレス 内外径公差50ミクロン。板厚減少13％以下。SPM80での高速加工。	クリックで拡大します。 製品レイアウト 用途 建築用 製品名 ドアノブ 製品サイズ φ52mm×60mm 加工方法 トランスファー型 工程数 18工程 プレス仕様 200トン＋110トン+200トン 水圧バルジ加工を使用した一体型ドアノブ。

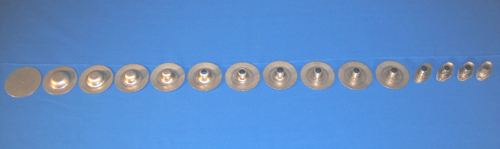

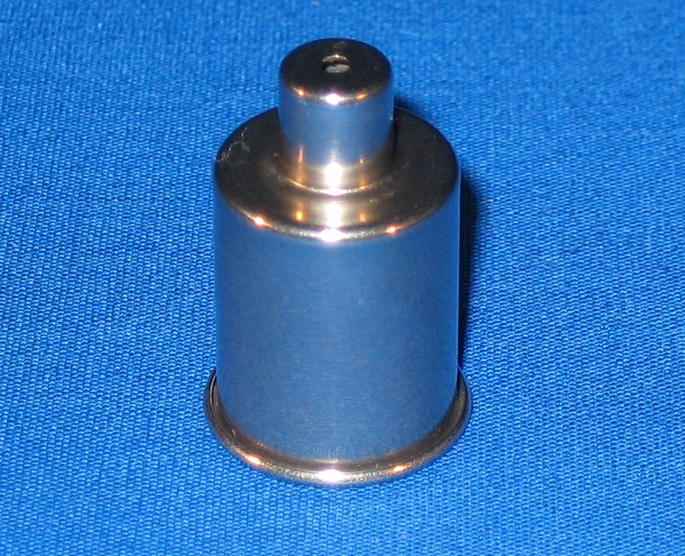

クリックで拡大します。 用途 家電用電子部品 製品名 電子銃G3 製品サイズ φ12mm×20mm 加工方法 トランスファー 工程数 12工程 プレス仕様 45トン 天井ピアス穴はレーザー光線が通る重要箇所で、破断面とセンダン面の量を円周均一した製品です。	クリックで拡大します。 製品レイアウト 用途 自動車部品 製品名 センサーカップ 製品サイズ φ40mm×18mm 加工方法 トランスファー金型 工程数 15工程＋タンデム型 プレス仕様 300トン 内径の面粗度が重要視される製品で、３工程かけて面粗度を仕上げました。

▲このページのトップへ戻る

クリックで拡大します。

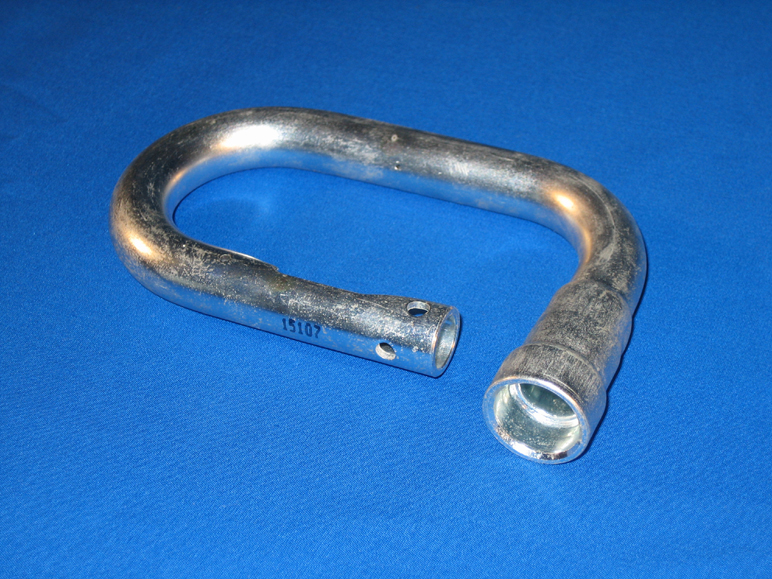

用途 車輌安全部品 製品名 パイプ 製品サイズ φ20mm×200mm 加工方法 自動ロボットライン金型 工程数 左右2個取り6工程 プレス仕様 60トン6台ライン

▲このページのトップへ戻る

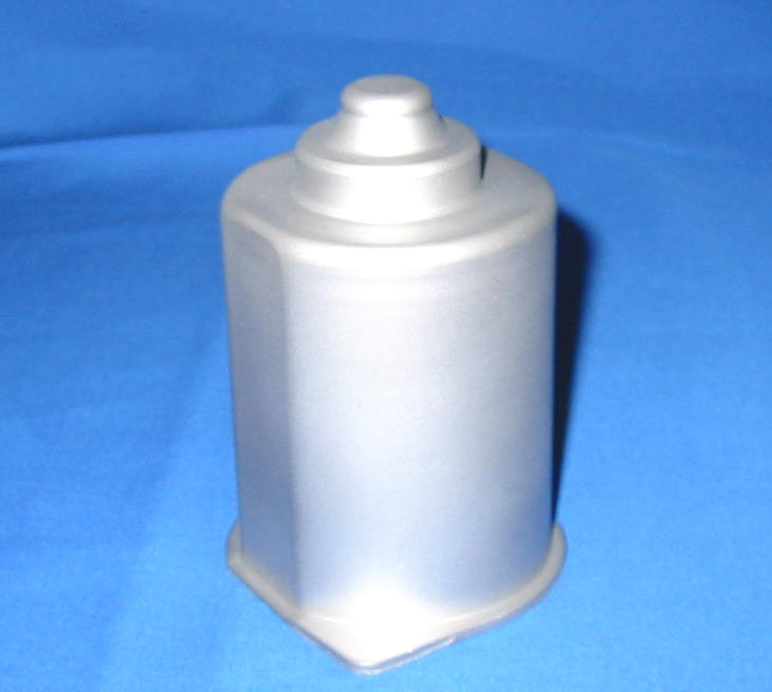

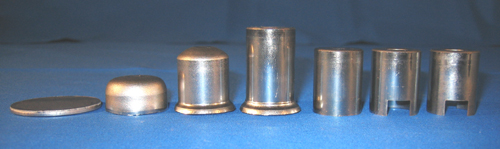

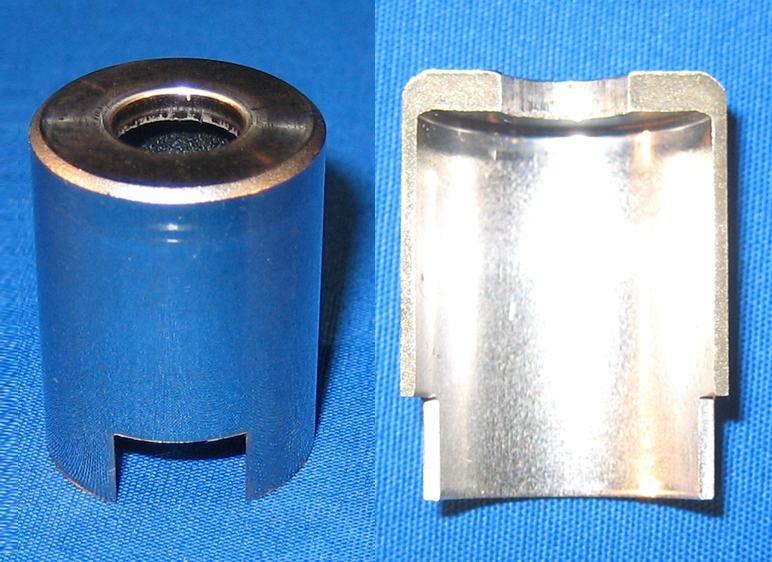

クリックで拡大します。 製品レイアウト 用途 自動車ABS関連部品 製品名 カバー 製品サイズ φ17mm×25mm 加工方法 トランスファー型 工程数 9工程 プレス仕様 110トン 天井部2.3mmの素材をキープし、縦壁は0.75mmに薄くした製品。本製品での加工スピードは45回/１分。	クリックで拡大します。 製品レイアウト 用途 電磁弁関連部品 製品名 カバー 製品サイズ φ32mm×40mm 加工方法 トランスファー金型 工程数 11工程 プレス仕様 100トン 縦壁の板厚減少を5％未満に抑えた増肉加工品。内外径、高さ方向上下全てに公差がある特殊加工品。

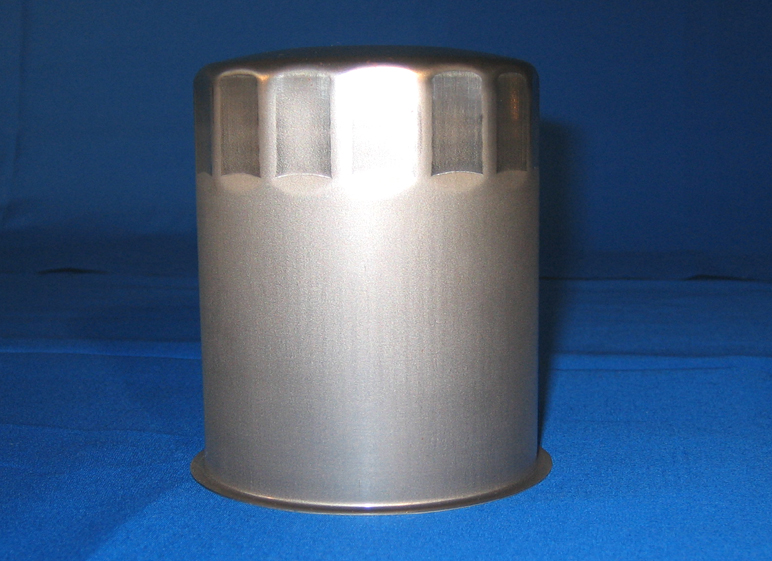

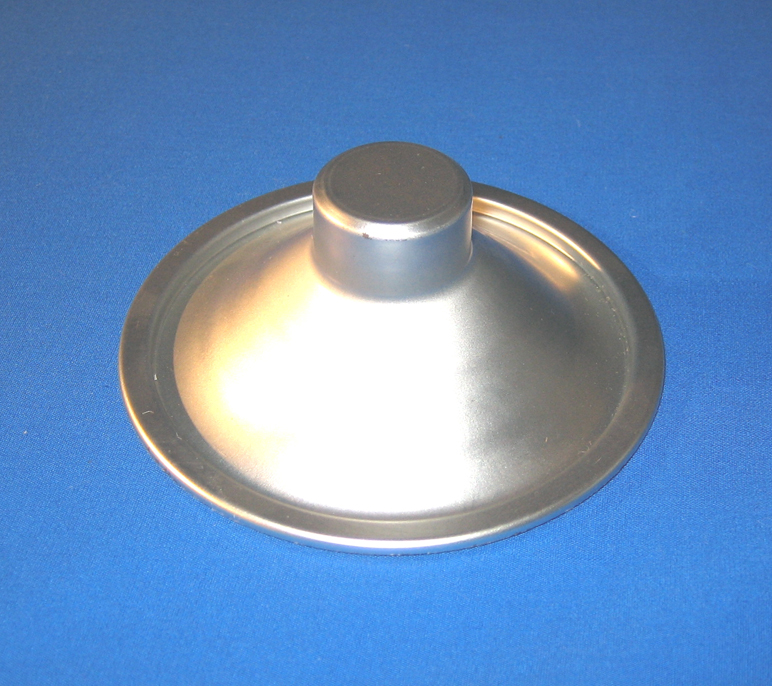

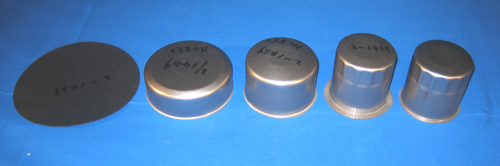

クリックで拡大します。 製品レイアウト 用途 オイルエレメント 製品名 フィルターケース 製品サイズ φ65mm×63mm 加工方法 トランスファー型 工程数 6工程 プレス仕様 250トン 創業以来最多のリピート受注があるフィルターケース。お客様のご指摘を100％反映させた合理的なプレス加工品。	クリックで拡大します。 用途 家庭用備品 製品名 オイル缶トップ 製品サイズ φ80mm×53mm 加工方法 トランスファー金型 工程数 7工程 プレス仕様 110トン 製品表面の一切の皺、傷なきことと。相手部品との勘合精度はミクロンオーダー。
